抽水蓄能電站模型 化學儲能模型 電磁儲能模型 壓縮空氣儲能電站模型

抽水蓄能電站模型制作方案：

1、模型制作范圍：按國內實際抽水蓄能電站圖紙制作，包含以下內容：電站主副廠房、上水庫、下水庫、壓力輸水管道系統、地面開關站、電站主變室、主控室、通風豎井與施工支洞、上庫和下庫閘門啟閉裝置與設備、山體地形地貌、綠植建筑物等組成。

抽水蓄能電站模型

2、模型規格：本模型按實物比例1：1200微縮仿真制作，實際尺寸為：2.5米*1.5米*1.8米（長寬高，其中高度含底座0.3米高度）。

3、電源：AC220V、50HZ，功率1KW；

4、材質：進口亞克力、磨砂水紋玻璃、進口U膠、ABS板材、觸摸屏控制系統、波動開關、開關電源、微型可逆電機、繼電器、語音介紹模塊、電磁閥等；

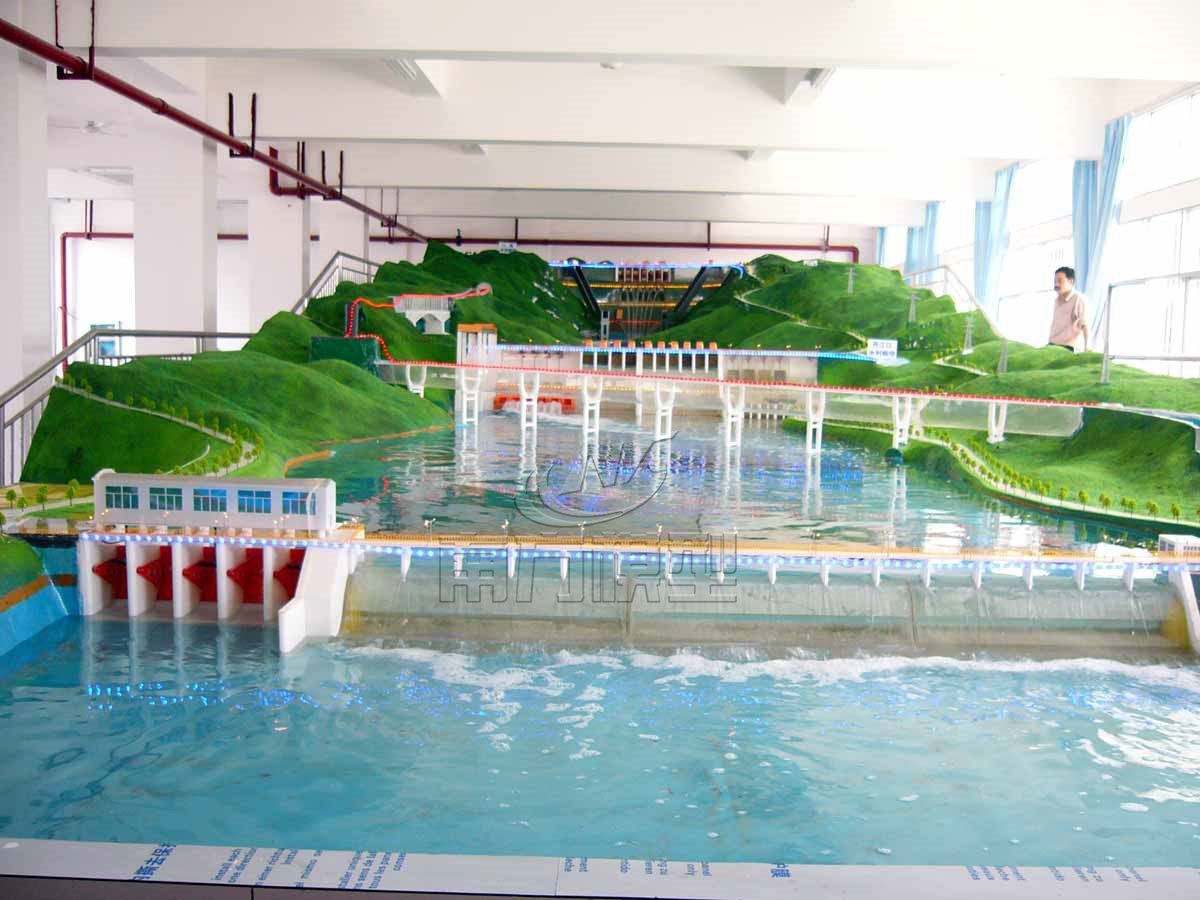

水力發電沙盤模型

5、、模型效果：

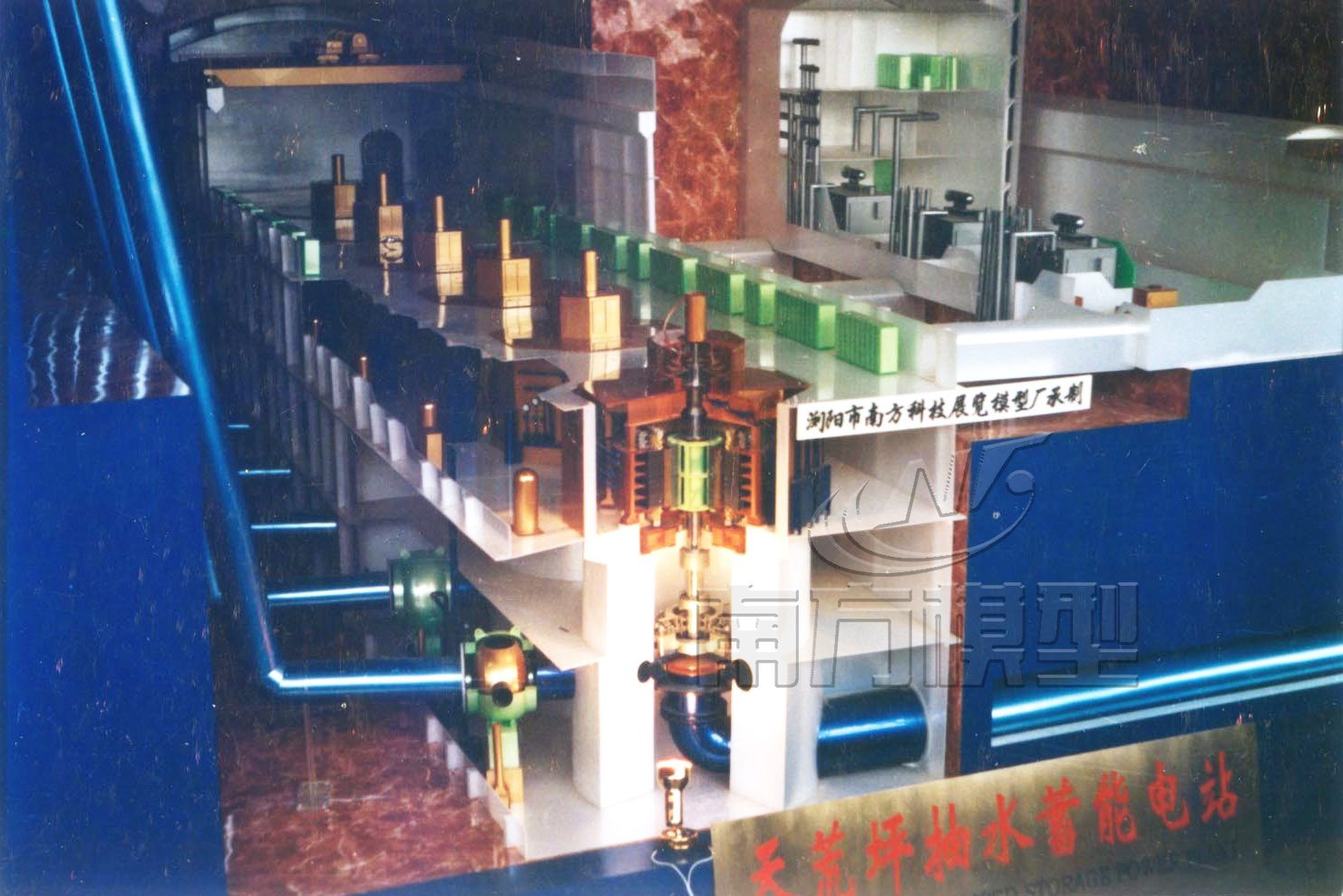

模型要將整個山形、山體、上庫區、下庫區、地面開關站、氣象雷達站、招待所、辦公大樓、中控室，地形按實際布局做出。地下廠房將山體局部剖開，能看到地下廠房?jì)嚷暪饬鲃?dòng)演示狀態。正面向將山體做成全剖面形式。這樣可清楚看到，上水庫、下水庫、輸水系統、地下廠房。山體采用進口玻璃鋼膠，進口油漆及進口裝飾材料制作。電站主廠房剖開，可以看到六臺機組的布置情況；其中做出一臺機組的剖面，詳細做出發電機的定子繞組、轉子、主機架和水輪機的進水閥、導葉、轉輪、蝸殼、尾水管供水管路等。
發電機組可以模擬發電抽水雙向動作，主變洞中做出一組封閉母線室和變壓器室以及其他輔助設備，電梯室做出一個全剖和部分剖。中控樓以及開關站均做出外型，開關站剖一個角能顯示 GIS組合電器；上、下水庫均按實際布置做出。

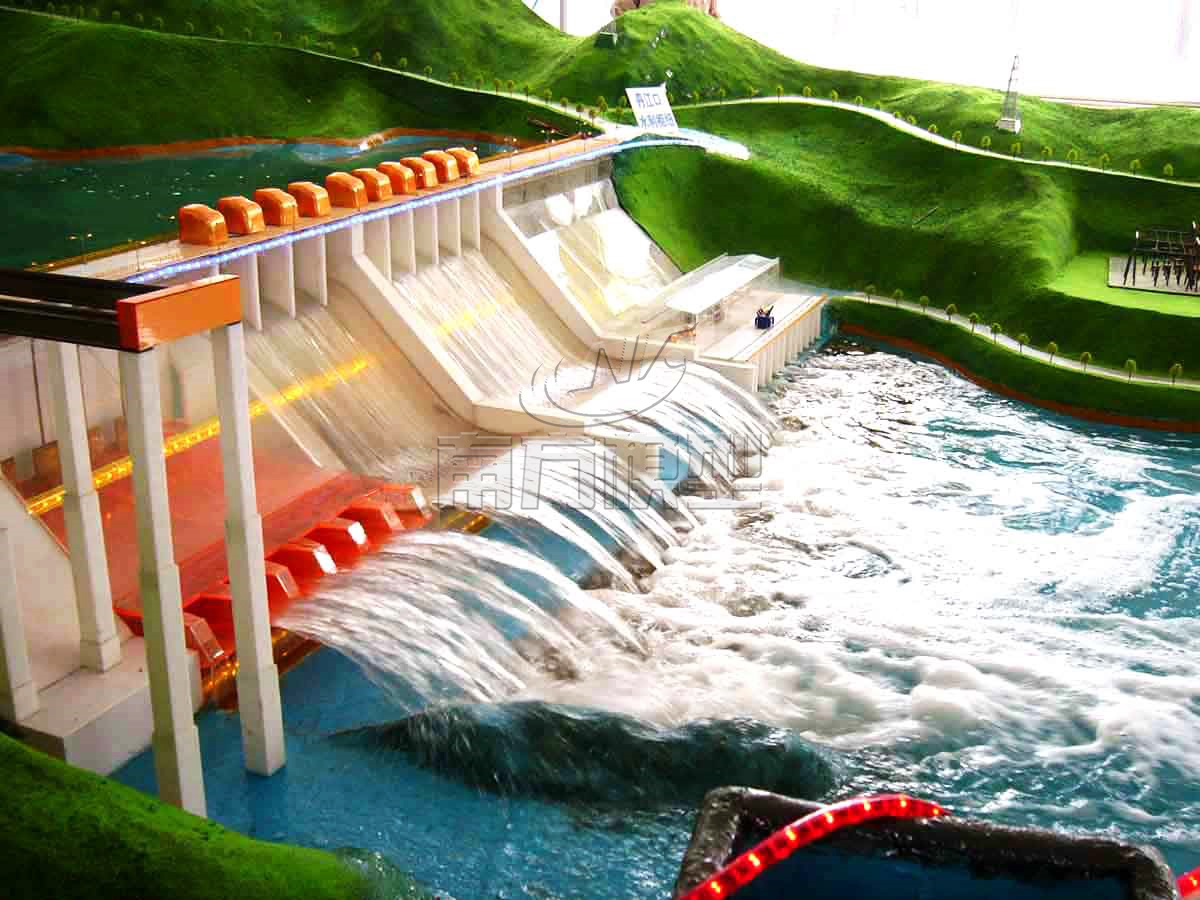

抽水蓄能電站沙盤模型

6、抽水蓄能電站模型控制部分：

采用22寸觸控一體機配合主控程序控制，配語音解說功能與設備操作演示運行同步，配有獨立操作盤。操作盤控制系統鍵滿足各電站建筑物運行，動力設備可以操作運行演示。

模型控制裝置能夠結合聲、光、電自動演示. 如：點動發電按鈕：從上水庫水經壓力鋼管，蝴球閥進入水輪機蝸殼內、沖動轉輪轉動來發電演示，做功后水進入尾水管流入下水庫，看到上水庫水減少，下水庫水量增大。點動蓄能按鈕：水輪機轉輪及發電機組反轉，壓力鋼管內水往上流演示，上水庫內水量增多，并能看到下樞紐內閘門口處水住上流演示過程。

顯示電流通過IPB母線、變壓器、GIS、架空線路送網變電站，IPB的母線使用通明有機玻璃管，LED燈光流動。

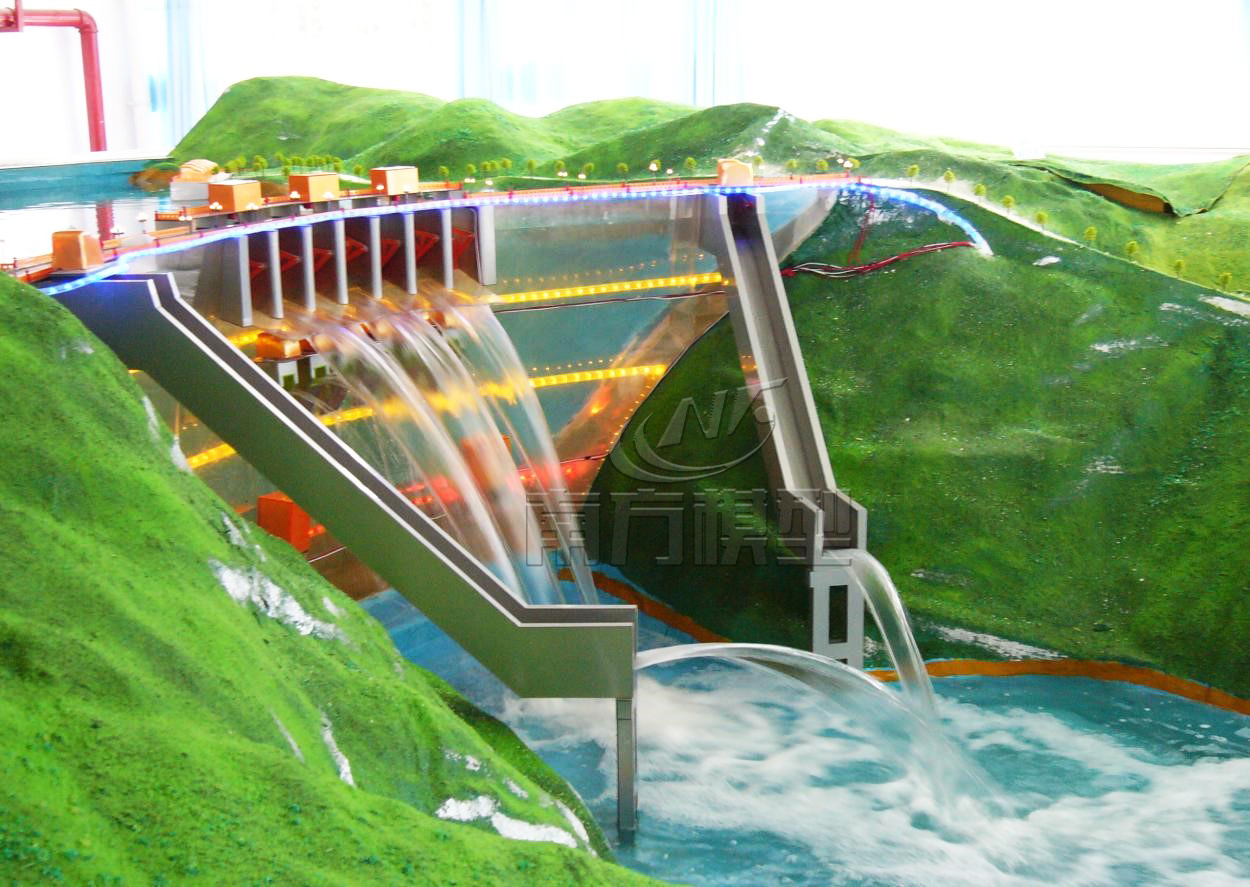

水力發電沙盤模型

7、抽水蓄能電站模型綠化展示：

電站沙盤模型環境以實際原型微縮，整體環境力求精細化，營造視覺上享受；以獲得更貼近真實合理的視覺，充分體現出自然與環境相互融合的特性。采用整體燈光的形式來表示；工藝流程燈光將采用分色LED動感燈光演示。對建筑物上標識有文字說明標牌，在蓄能電站模型醒目位置安裝有產品簡介。將現代聲光電技術融入本項電站模型當中，在整體展示中構造出獨特的觀賞效果。

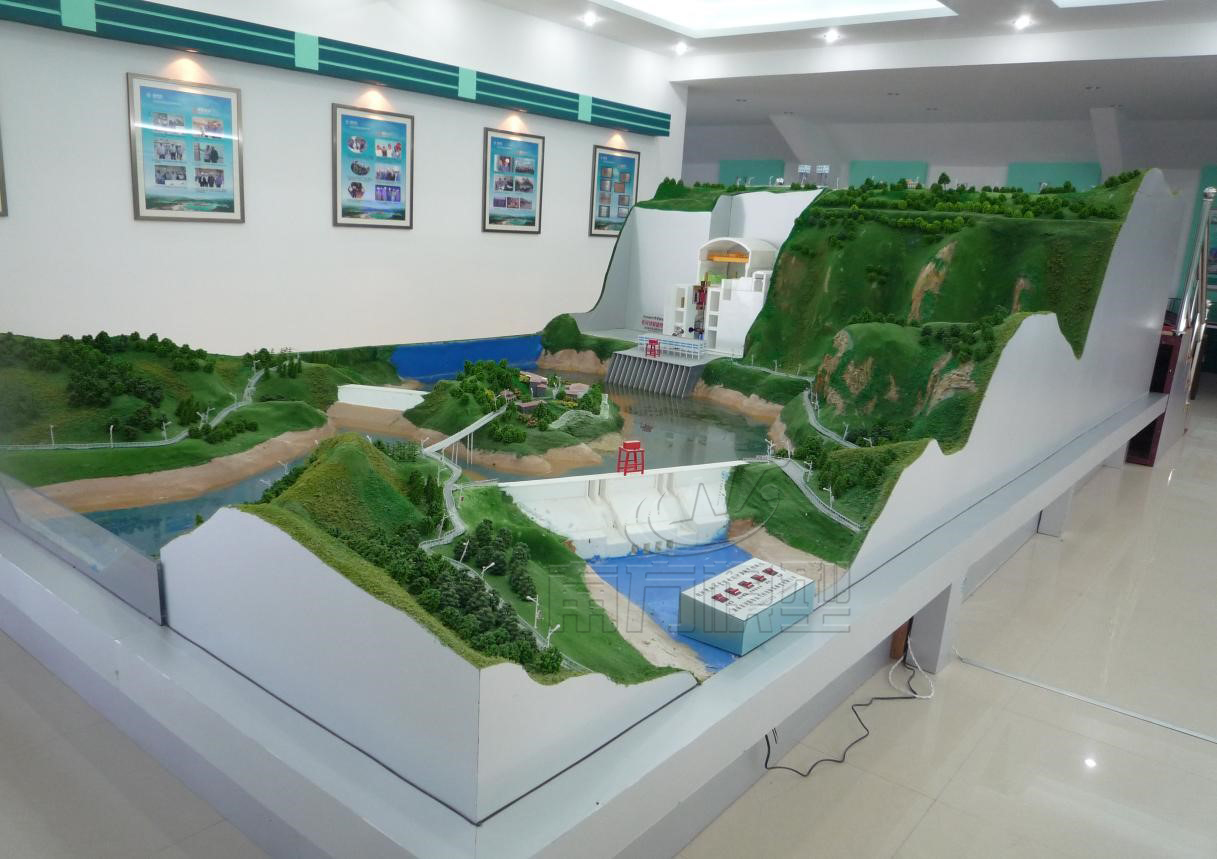

多級水利樞紐發電模型

​壓縮空氣儲能電站模型規格：

電源配置：AC220V-5A

尺寸：3米*1.8米*1.5米（其中底座0.8米）

材料：高分子ABS板材、亞克力、進口U膠、微型電機、汽車烤漆

壓縮空氣儲能電站模型制作內容：

儲能電站模型展示內容按照儲能電站實際尺寸等比例微縮仿真制作，展示內容包括壓縮空氣儲能車間、儲能容器、輸電線路、變電站、壓縮機、換熱器、透平系統等。該模型利用LED光電技術仿真模擬流質與氣體運行方向以及做功方式，其中透平系統、壓縮機、換熱器、儲熱容器等主要系統部件做¼剖視，詳細展示內部結構構造與設備部件。透平系統與壓縮機仿真旋轉作模擬演示，設備主體噴涂汽車烤漆，色彩亮麗并具備工業質感，適于長期展示。

編輯搜圖

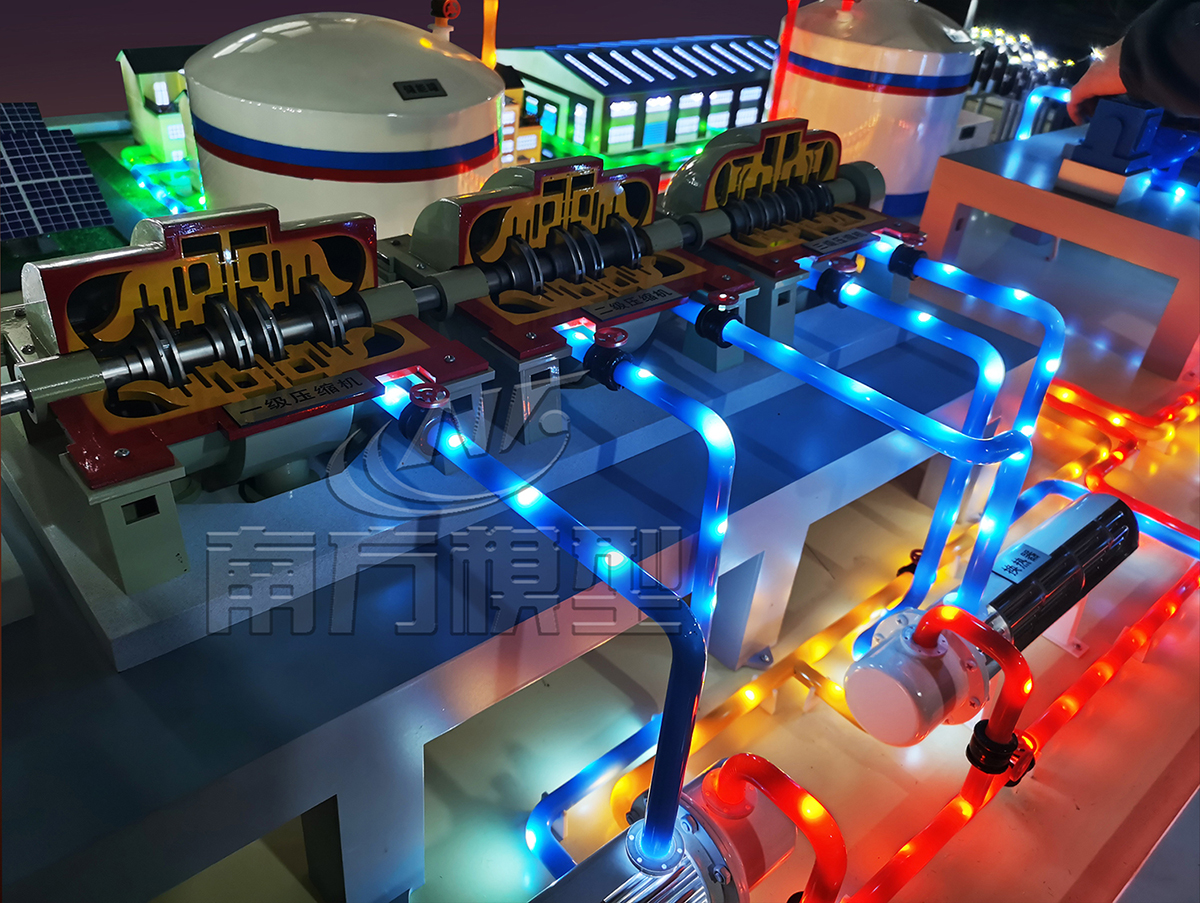

壓縮空氣儲能電站模型

壓縮空氣儲能電站技術原理

壓縮空氣儲能，簡稱CAES。壓縮空氣儲能是利用電力系統使用負荷低谷時的多余電量，用電機驅動空氣壓縮機，將空氣注入密閉的大型地下空間作為儲氣容器，這個儲存容器也可以是廢棄礦井、海洋儲罐、山洞、氣井。如此便使不能儲存的電能轉化成為了可儲存的壓縮空氣的氣壓勢能并儲存在貯氣容器中。電力系統發電量不夠時，把壓縮空氣經由換熱器與油、天然氣混合作用燃燒后，導入燃氣輪機發電機組做功發電，滿足電力系統的調峰需要。壓氣機、電動機、貯氣室等組成的蓄能子系統將電站低谷的低價電能通過壓縮空氣儲存在巖穴、廢棄礦井等貯氣室中，蓄能時通過聯軸器將電動發電機和壓氣機耦合，與燃氣輪機解耦合。電力系統高峰負荷時，利用壓縮空氣燃燒驅動燃氣輪機發電，燃氣輪機、燃燒室以及加熱器等發電子系統，發電時電動發電機與燃氣輪機耦合，與壓氣機解耦合。

編輯搜圖

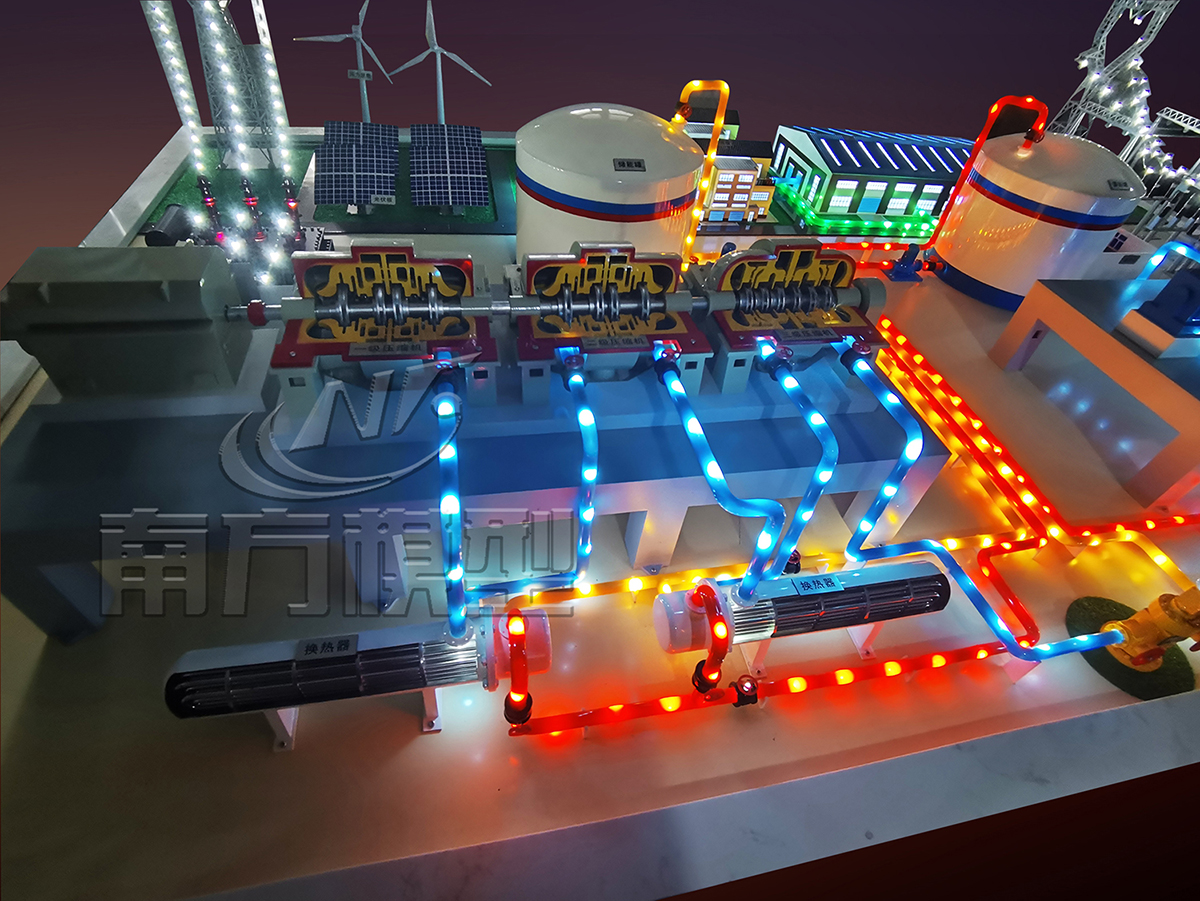

儲能電站展示模型

壓縮空氣儲能的意義以及未來的發展趨勢

壓縮空氣儲能的意義

世界上存在的蓄能技術包括抽水蓄能、壓縮空氣蓄能、超導電磁蓄能、飛輪蓄能、高效電池蓄能、燃料電池蓄能等方式，與其他蓄能技術相比，壓縮空氣蓄能具有獨特優勢和重要意義。

1、空氣是“能源多媒體”的****選擇。大力開發太陽能、風能、波浪能以及核能是世界潮流，但往往都存在供需不同步、供需不均衡的狀態，能夠把各種形態能源轉換、儲存、取用的“能源多媒體”只有空氣，它是****選擇。

2、經濟效益、社會(huì )效益巨大。按發電量的三分之計算，每年可節約4億噸煤炭，相當于數10座中大型煤礦年產量，而且年年受益，經濟效益、社會(huì )效益巨大，可節約大量資源，促進經濟社會(huì )可持續發展。

3、安全系數高，環境污染小。如果儲氣罐漏氣，罐內壓力會(huì )驟然降低�？諝饧炔粫�(huì )爆炸也不會(huì )燃燒，沒有爆炸、污染環境的危險，因此是一種比較安全、清潔的儲能方式。

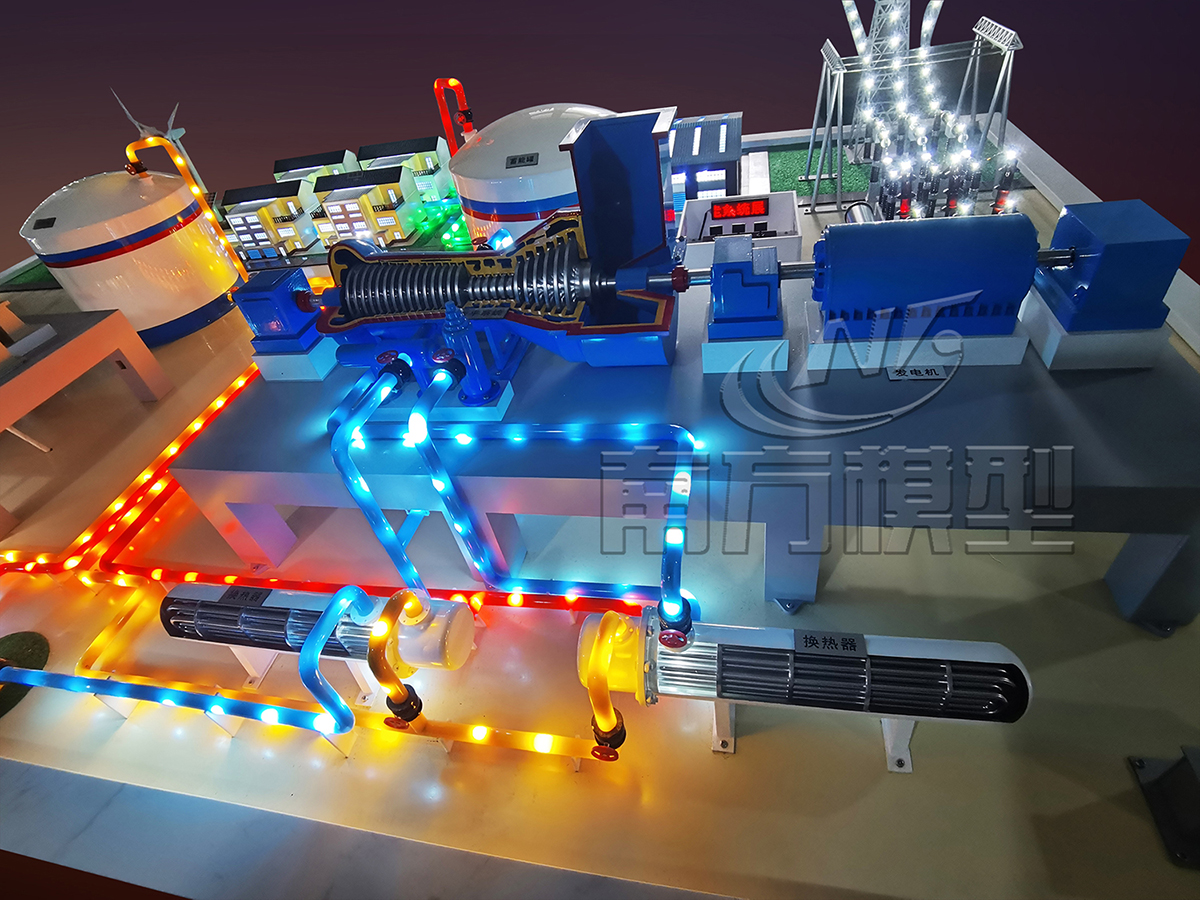

儲能電站沙盤展示模型

發展趨勢

1、提升燃氣輪機循環，可應用回熱技術，發展聯合循環技術。

2、機組核電站的大型化、自動化，可進一步發展儲存空間。

3、用于分布式能源系統及熱、電、冷聯供，應用微型、小型燃氣輪機組成的微型或小型CAES電站，可在投入較少的情況下，調節峰谷差，保證供電質量。
